Puzzle-Box

Eine Box mit drehenden Seitenwänden

gespeichert am, 26. Aug. 2025

Material

Du benötigst folgendes Material:

Schweißdraht

Du benötigst folgende Software:

Du benötigst folgende Technologien:

Makercase Box

Erstelle eine Box in Makercase mit den Außenmaßen der Puzzle Box entwerfen.
Bearbeite die erstellte SVG-Datei in Inkscape. Füge in alle Seitenwände ein Viereck ein, sodass nur noch der schmale Rand bleibt. In dieses Loch kommen später die Puzzle-Fliesen.
Schneide die Box aus 3mm Pappel-Sperrholz am Lasercutter aus.

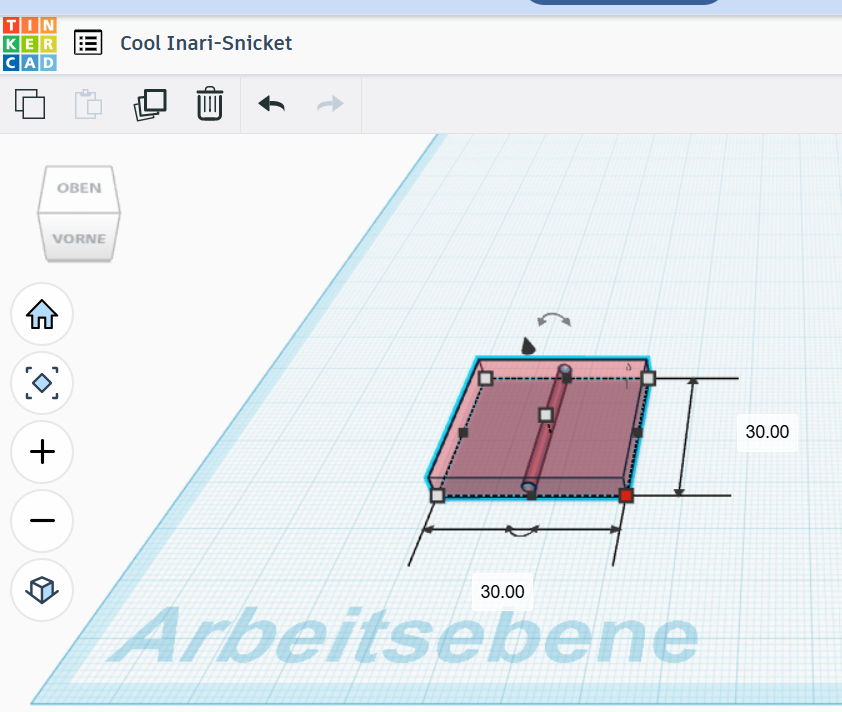

Fliesen in Tinkercad erstellen

Verwende in Tinkercad den Quader um die Puzzle-Fliesen zu designen.
Bei mir ist das Loch in der Seitenwand bisschen größer als 12×12 cm. Deshalb hab ich in einer Reihe Platz für 4 Fliesen mit der Größe 3×3 cm.
In der Box werden die Fliesen auf einem Stück Draht montiert. Verwende eine kleine Bohrung um für den Draht ein Loch zu machen. Platziere sie durch die Mitte, entlang der langen Seite der Fliese, damit sie später in der Box montiert werden können.
Um sicherzugehen, dass die Fliese sich gut auf dem Draht bewegen kann, drucke eine Fliese und probiere aus, ob sie gut auf den Draht passt. Falls nicht, passe das Design nochmal an.

Box zusammenbauen

Stecke die Fliesen auf den Draht und montiere die Teile an den Seitenteilen der Box.
Leime die Box zusammen.

Juhu, geschafft!
