Arduino-Ampelschaltung

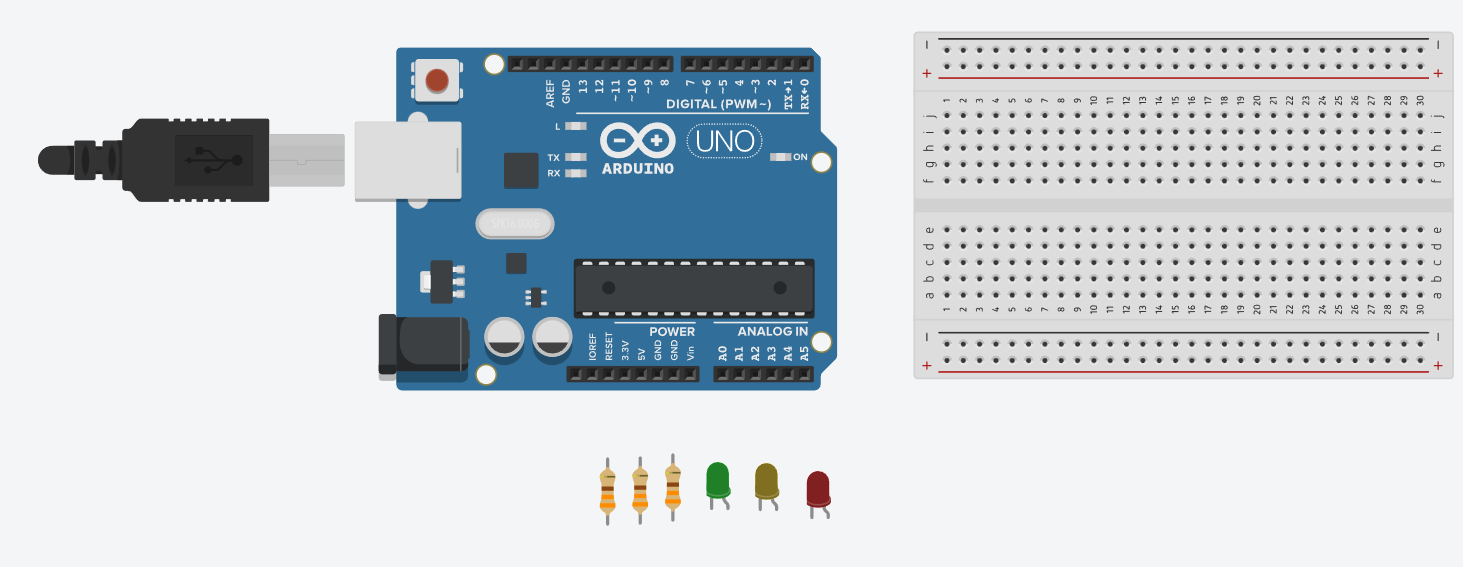

Lege alle benötigten Bauteile bereit

Bauteile & Stückliste:
3× LEDs (rot, gelb, grün)
3× 330 Ω Widerstände
1× Microcontroller (z. B. Arduino)
Passende Software (z. B. Arduino IDE)
1× Breadboard
Mindestens 6× Female Jumper Wires

Achtung:
Jumper wires sind nicht auf dem Bild

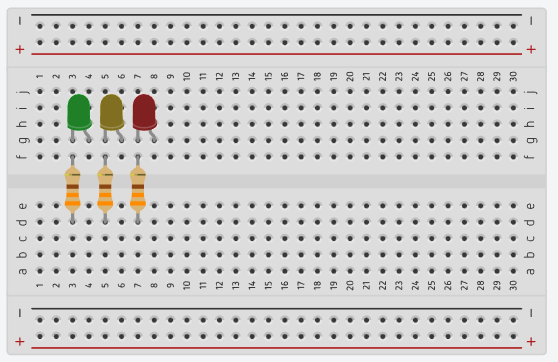

Stecke die drei LEDs (rot, gelb, grün) auf das Breadboard.
Verbinde jede LED mit einem passenden Widerstand und schließe sie an den Microcontroller an.

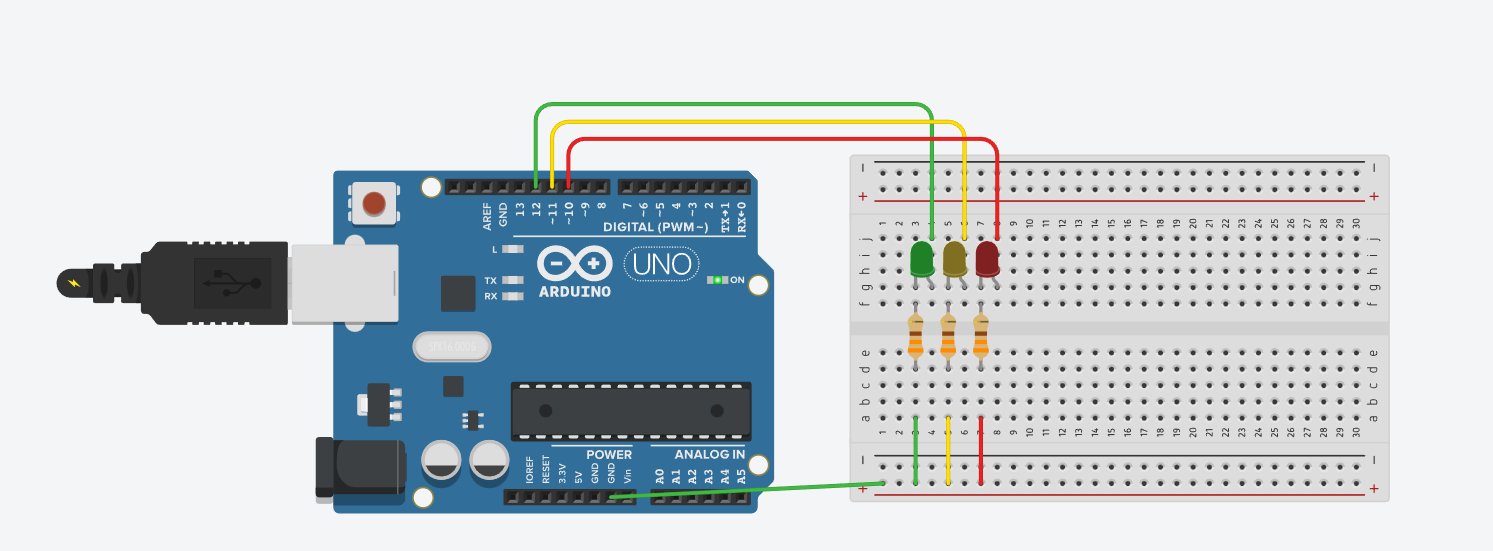

Verbinde gnd vom arduino board mit der unteren + Seite des Breadbords danach verbinde von der + Seite des Breadboards zu den Vorwiderständen der LEDs. Danach verbindest du die freie Elektrode mit den jeweiligen Arduino Pins. –> siehe Bild

ACHTUNG:
Beachte die Polarität der LEDs

Nehme jetzt einen Computer zur Hand und öffne die Arduino IDE Software. Programmiere jetzt einen ganz üblichen Ablauf einer Ampelschaltung die man draußen auf den Straßen kennt.

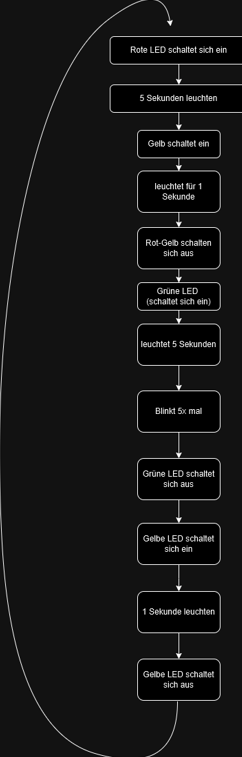

Falls du Schwierigkeiten beim Programmieren hast holl dir am besten jemand zur Hilfe oder erstelle einen Ablaufdiagramm.
z.B.: der hier am Foto abgebildet.

By the way der Code für die Ampelschaltung muss nicht kompliziert sein er muss nur richtig funktionieren.

Wenn du gar keine Programmierkenntnisse hast oder du nicht weiter weißt, hier ist ein Beispielcode bzw. die Endlösung:

int gruen = 12;
int gelb = 11;
int rot = 10;

void setup() {
pinMode(gruen, OUTPUT);
pinMode(gelb, OUTPUT);
pinMode(rot, OUTPUT);
}

void loop() {

digitalWrite(rot, HIGH);
delay(5000);
digitalWrite(rot, LOW);

digitalWrite(rot, HIGH);
digitalWrite(gelb, HIGH);
delay(1000);
digitalWrite(rot, LOW);
digitalWrite(gelb, LOW);

digitalWrite(gruen, HIGH);
delay(5000);
digitalWrite(gruen, LOW);

digitalWrite(gruen, HIGH);
delay(600);
digitalWrite(gruen, LOW);
delay(600);
digitalWrite(gruen, HIGH);
delay(600);
digitalWrite(gruen, LOW);
delay(600);
digitalWrite(gruen, HIGH);
delay(600);
digitalWrite(gruen, LOW);
delay(600);
digitalWrite(gruen, HIGH);
delay(600);
digitalWrite(gruen, LOW);
delay(600);

digitalWrite(gelb, HIGH);
delay(1000);
digitalWrite(gelb, LOW);
}

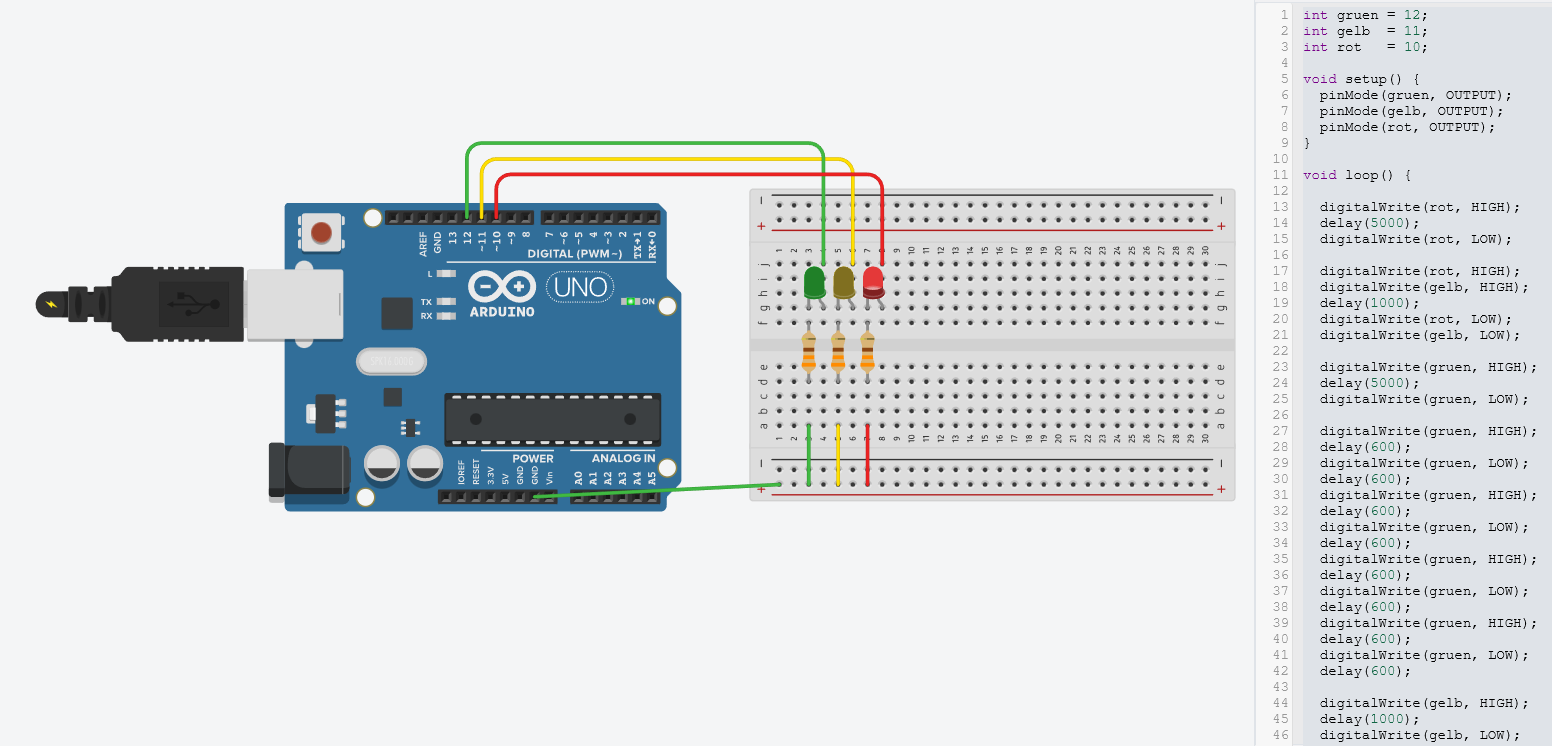

Nachdem du alles aufgebaut hast und der Code bereit zum Hochladen ist, nimm dir das Kabel der für die Schnittstelle deines Computer und Mikrocontroller zuständig ist in die Hand und verbinde sie mit dem Computer und mit dem Mikrocontroller.

Anschließend musst du oben links in der Arduino IDE Software auf Hochladen klicken und schon schickt dein Laptop deinen geschriebenen Code auf den Mikrocontroller.

Herzlichen Glückwunsch!
Du bist jetzt in der Lage ein eigenes eifnaches Programm in C++ zu schreiben.

Falls etwas nicht funktioniert gehe nochmal diese Anleitung durch und überprüfe ob alle Bauteile funktionieren.

ACHTUNG!!!
LED hat eine eigene Polarität deswegen falls etwas Nicht funktioniert wechsle die Pins (Elektroden der LEDs) oder / und überprüfe ob die Pins richtig an dem Arduino angeschlossen sind.

Falls noch Probleme auftauchen sollten verständige deinen Betreuer oder jemand der sich mit der Arduino c++ Programmierung auskennt oder jemanden aus dem Bereich der Elektronik/Elektrotechnik, Informatik, Computerwissenschaften damit auskennt.
